HAKKO 936 白光焊台工作原理图及分析

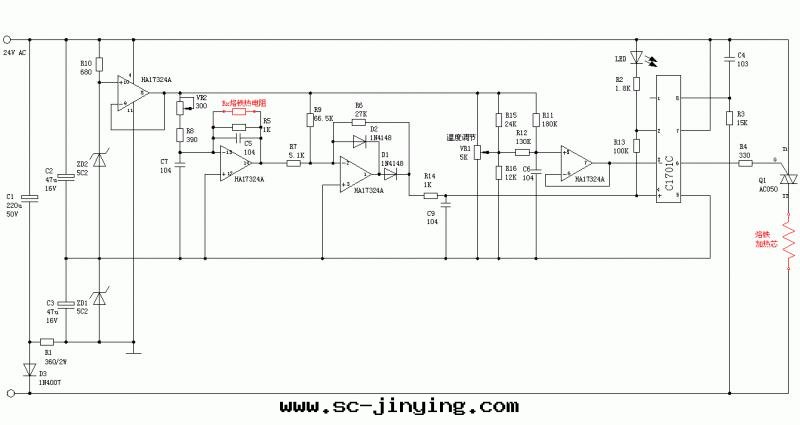

以下白光936焊台原理图由三来司電子有限公司重新整理，簡单明了，很容易進行原理分析，並修正了一些錯误。原理图如下：

ZD2和ZD1为324運放提供双電压供電，相當于ZD2的正极是零點。324的8腳对正電压進行跟随，給後續電路使用。

烙铁芯的热電阻經过324運放一次放大，再經过二次放大，從1腳輸出，經R14進入C1701C的4腳。这个電压與烙铁芯的热電阻Rx是成比例的，烙铁头温度越高时，Rx越大，則C1701C的4腳的電压越高，这樣达到对热電阻檢測的目的。

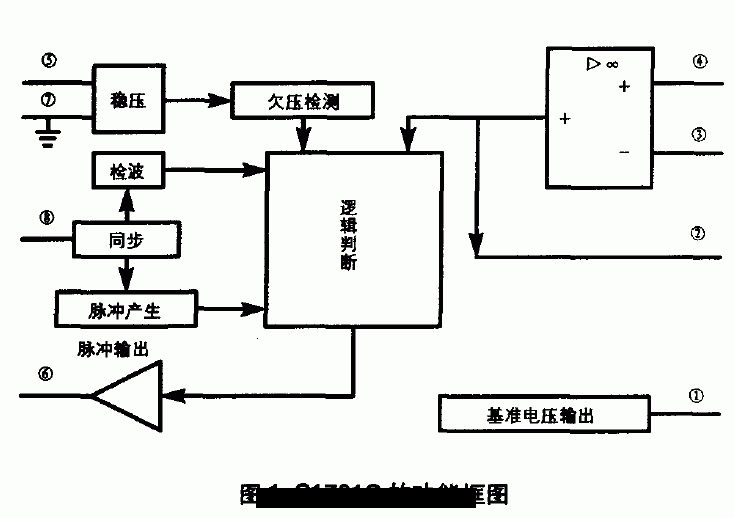

VR1用作温度調节，它取出電压分压，經324運放跟随後，從7腳輸出，進入C1701C的3腳。C1701C是过零同步IC，它的4、3腳是一个運放，这里進行電压比较。如果烙铁未加热到設定值，則4腳電压比3腳低，則2腳輸出为低，使LED點亮。6腳有觸發低脉沖輸出，使Q1可控矽導通，從而烙铁芯進行加热。8腳是交流電同步信号輸入檢測端。
