自動焊锡機
5工位轉盤式焊锡機
详情介紹
設備應用簡介
Introduction to equipment application
1. 名稱：
5工位轉盤式焊锡機焊锡機
2. 簡介：
SR系列焊锡機器人主要針对人工焊锡很難达到的工藝制程，特别是SMT後段焊锡工藝中对温度敏感的電子元件焊接、以及因遇热敏感而無法通过回流焊的元件、小PITCH的DIP封裝元器件、連接器、排線、细小的CABLE、喇叭和馬达等。3. 特點：
•①可对各種工件進行高速拖焊,點焊,斜線焊接，抖焊等
•②有焊點阵列複制、参數複制功能；
•③可在程式中間插入清洗步骤,並可設定跳过,夾具翻轉等步骤；
•④獨有焊接産品品名設置，調用查找更直观；
•⑤程式单个校正,整體校正功能,可實現工件整體平移校正或部分點校正；
•⑥機器簡单實用，員工迅速掌握操作和調試；
•⑦单步自動定位功能,方便程式的制作；
•⑧全中文人性化操作界面,動态顯示運行坐标、焊接周期、産量、品名，直观可見的参數設置
設備主要部件明细
Equipment details
| 部件 | 規格 | 數量 | 品牌 |
| 控制系統 | 三菱PLC+威綸通觸摸屏 | 1套 | 日本 |
| 焊锡系統 | HK焊锡系統 | 6套 | 國産 |
| 温控 | 250W大功率温控 | 6套 | 國産 |
| 破锡機 | 适用0.6---1.6锡線 | 6套 | 國産 |
| 丝杆 | TBI | 18套 | 台灣 |
| 導軌 | 上银 | 24套 | 台灣 |
| 驱動電機 | 伺服電機 | 18套 | 國産 |
| 凸輪分割器 | 國産 | 1套 | 國産 |
| 電气件 | 繼電器，傳感器類 | 1批 | 歐姆龍 |
| 光栅 | 松下 | 1套 | 松下 |
| 气動件 | 電磁閥，气缸類 | 1批 | 亞德克 |
| 振動盤 | 定制 | 1台 | 定制 |
| 流水線 | 定做 | 1台 | 國産 |
| 設備框架 | 定制 | 1台 | 定制 |

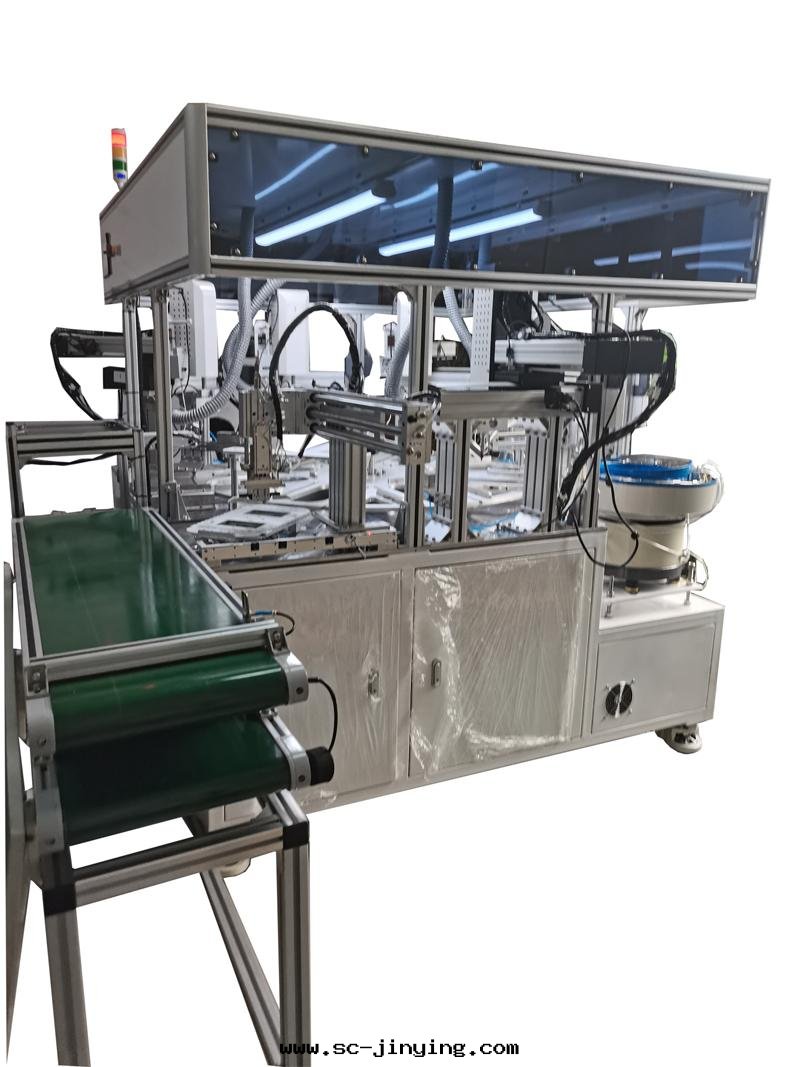

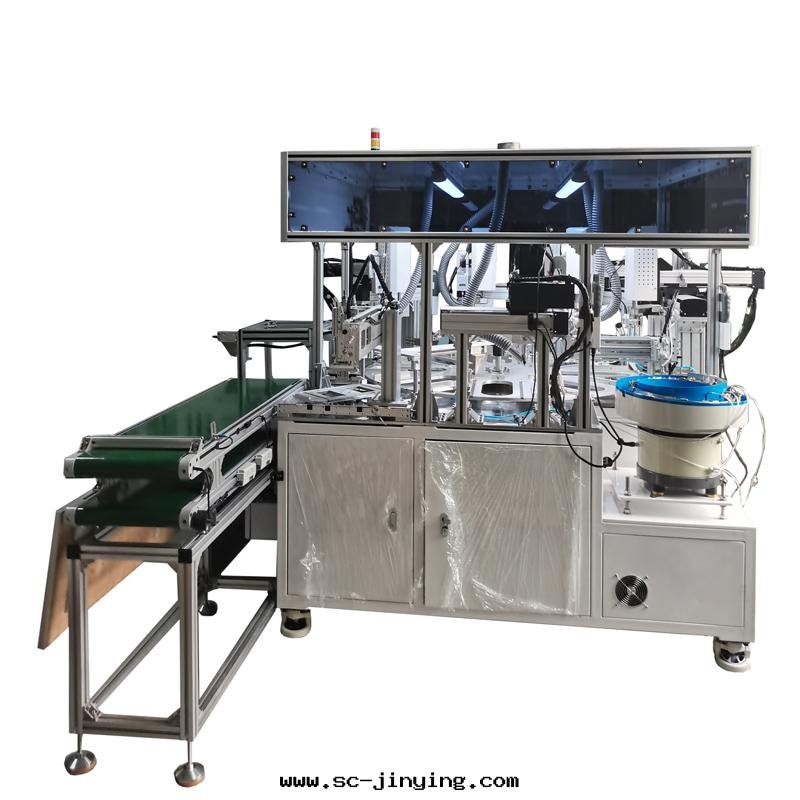

産品展示
Product display

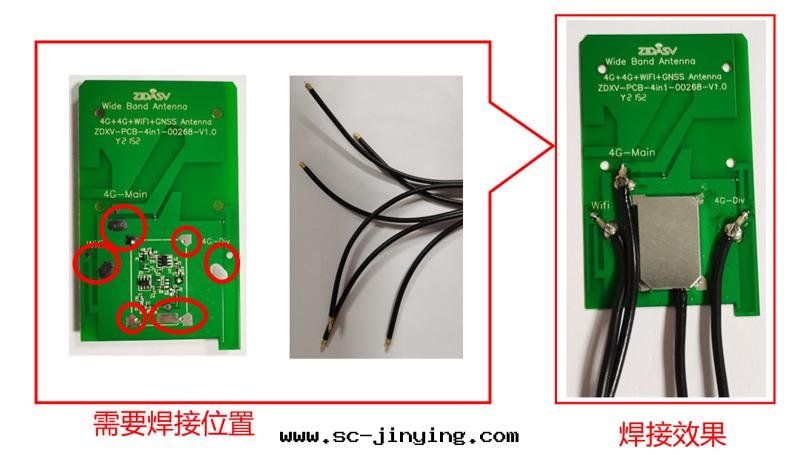

産品焊锡需求
Product solder demand

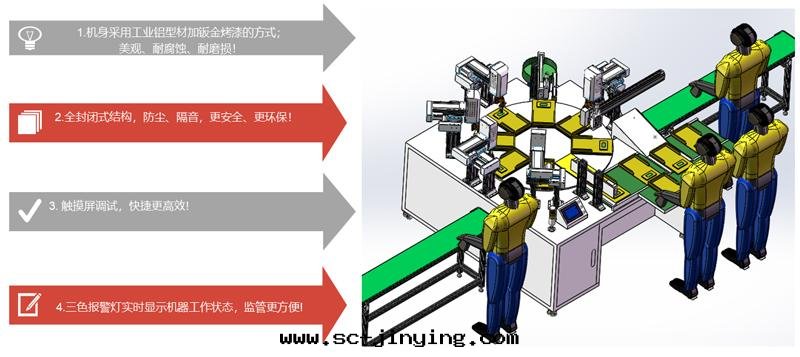

設備整體示意
Overall device diagram

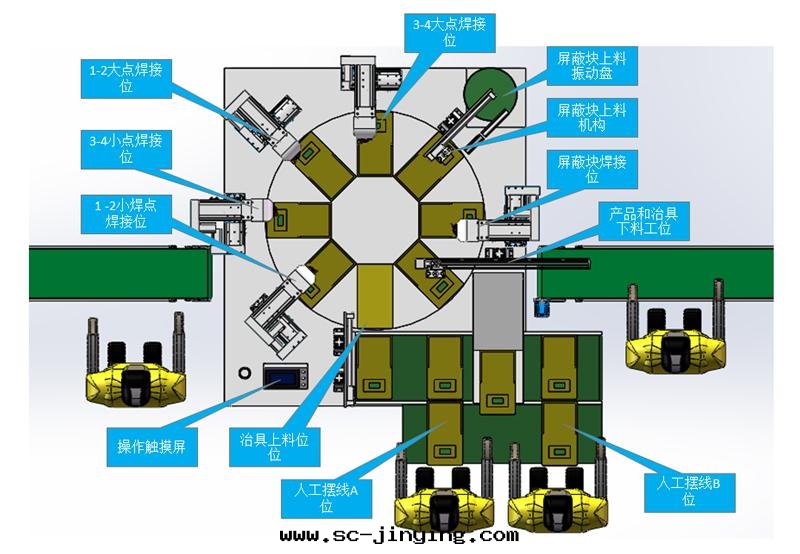

部件示意
Local schematic of equipment

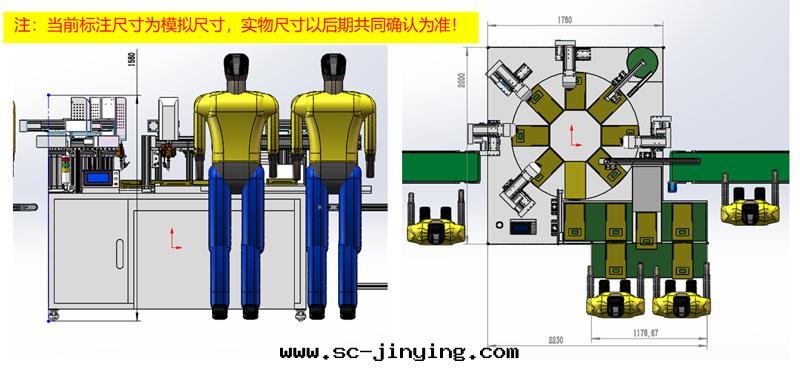

設備尺寸
Equipment size

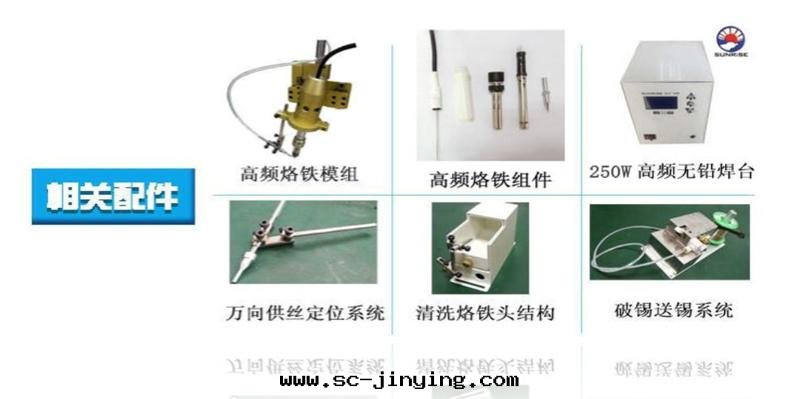

設備相关配件
Equipment related accessories

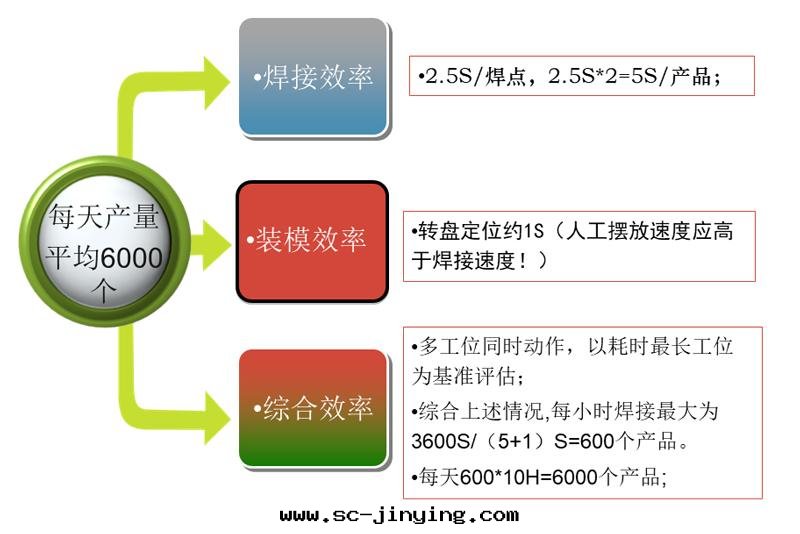

産能評估
Capacity evaluation
技術服務条件
Technical service conditions
1.供方負責設備在需方廠房內的安裝。供方必須在設備抵达需方工廠後，根据需方的安裝計劃派人到需方工廠進行安裝。需方負責設備的定位及一次性接線；供方負責設備的具體安裝、裝配及相應的動力回路，並完成設備的有关調試工作。2.供方負責在安裝、調試过程中，对需方操作人員進行指導，包括設備操作、點檢、維護、保養、維修等方面。
