自動螺丝機
立體式取料螺丝機
详情介紹

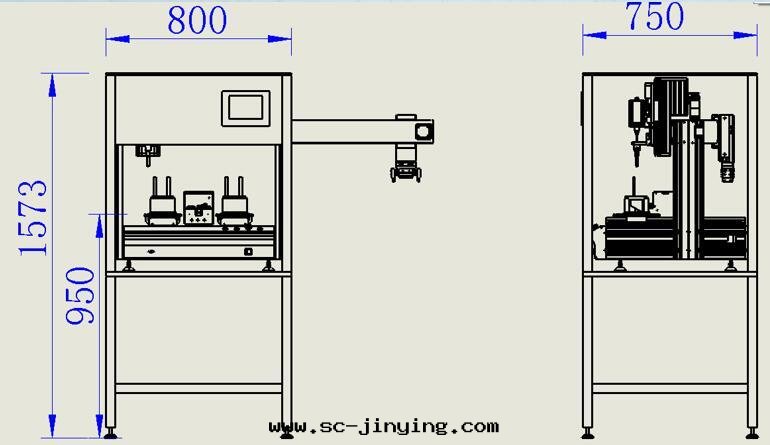

設備尺寸
1. 名稱：
双工位智能鎖付自動螺絲機
2. 簡介：
自動螺絲機完全由設備自動完成鎖付工作，杜絕了人工誤操作損傷產品，螺絲不會二次污染。產品品質有保證。可用於不同產品的鎖付，如LED模組、端子、燈具、數碼、電子、小家電等產品；對不同的產品鎖付時，直接更換治具即可；設備程式可以單獨保存，相應程式調出來就可生產。
3. 特點：
①可結合客戶產品，螺絲及生產要求設計各項參數；
②有陣列複製、參數複製功能；
③可在程式中間插入步驟,並可設定跳過,夾具翻轉等步驟；
④獨有產品品名設置，調用查找更直觀；
⑤程式單個校正,整體校正功能,可實現工件整體平移校正或部分點校正；
⑥機器簡單實用，員工迅速掌握操作和調試；
⑦單步自動定位功能,方便程式的製作；
⑧全中文人性化操作介面,動態顯示運行座標、週期、產量、品名，直觀可見的參數設置
設備參數
|
行程XYZ |
X=500mm双Y=400mmZ=100mm(可選) |
|
動作速度 |
XYZ軸：0-500mm/sec |
|
記憶容量 |
999組、9999點/組（無限擴展） |
|
最小分析度 |
0.01mm |
|
重複精度 |
±0.02mm |
|
重量 |
約210kg |
|
耗電量 |
啟動380W、正常運轉180W |
|
空氣壓力 |
5kg/cm2 |
|
控制系統 |
DSP控制器 |
|
驅動方式 |
X、Y軸同步带 Z 軸絲杆 |
|
部件 |
品牌 |
|
機架 |
钣金焊接機座+鋁合金型材上罩 |
|
伺服電批 |
SR |
|
導軌 |
臺灣（HIWIN）/(TBI） |
|
伺服電機 |
雷賽 |
|
供料器 |
訂制 |
|
伺服驅動器 |
雷賽 |
|
開關按鈕 |
中國紅波（ONPOW ） |
|
光電感測器 |
日本歐姆龍（Omron） |
|
開關電源 |
臺灣明緯（MEANWELL） |
|
絲杆 |
TPI/臺灣（HIWIN） |
|
滑軌 |
上銀 |
|
控制卡 |
專業版鎖附 |
産品主要特點：
該系列産品采用高精密進口電機，高性能芯片打造而成，讓物理硬件系統得到充分的保證，再搭载我司高精準扭力控制算法，從而保證扭力精度和系統運行自如。
（1）高精度扭矩控制，扭矩重複精度可达±3%—±5%；
（2）鎖付过程可多段編程，扭力，轉速，圈數可設置；
（3）滿足鎖付工藝要求的，入牙階段；快速擰入階段；擰緊階段；
（4）支持多種任務管理編程，可滿足各種螺丝，扭矩要求快速自由切換，及自動切換；
（5）提供各種IO信号輸出，可與外部做系統集成，可與生産环境各種設備人員互通互聯；
（6）支持各種扭矩单位，扭力单位可以切換为：mN.m、0.01kgf.cm、lbf.in、N.m、kgf.cm；
（7）支持各種扭矩要求，标準産品扭力範圍0.3—36.0kgf.cm，可定制更大扭力；
（8）采用高端進口馬达，防静電設計，批头始終保持與外界導通，産品壽命长，免維護；
（9）精确的浮高/滑牙檢測，有OK、NG狀态指示燈和蜂鳴器提示，快速辨别异常；
（10）實时顯示擰緊狀态.
如需工業4.0要求鎖附數据記录保存，追溯对接MES可選擇PC控制版智能電批。
